Die Auswahl eines Sensors geht weit über einen einfachen technischen Kauf hinaus. Es dient als Ihr primärer Schutz vor katastrophalem Überlauf, Pumpendurchbrennen und kostspieligen Prozessausfällen. Wer sich auf die falsche Messtechnik verlässt, birgt schnell erhebliche Betriebsrisiken. Aufgrund von Umgebungsfaktoren wie starkem Oberflächenschaum, unerwarteten Turbulenzen oder hartnäckigen Kalkablagerungen kann es zu falschen Messwerten kommen. Wenn Kontrollsysteme auf fehlerhafte Daten reagieren, werden ganze Prozesse lahmgelegt.
Wir werden die physikalischen Funktionsprinzipien untersuchen, die heute verschiedene Sensortechnologien antreiben. Sie erfahren genau, wie diese Geräte die Flüssigkeitshöhe in verwertbare Daten umwandeln. Unser Ziel ist es, technischen Einkäufern und Ingenieuren dabei zu helfen, die verfügbaren Optionen sicher zu bewerten. Wenn Sie die Kernmechanismen verstehen, können Sie die zuverlässigste Lösung für Ihre spezifische Betriebsumgebung auswählen und spezifizieren.
Der grundlegende Mechanismus eines Wasserstandsensors beruht entweder auf physischem Kontakt (Auftrieb, Leitfähigkeit) oder berührungsloser Messung (Schallwellen, Radar, Druck).
Die Wahl zwischen einem kontinuierlichen Sensor und einem Grenzstandschalter für den Wasserstand bestimmt, ob Sie Volumendaten in Echtzeit oder eine einfache Ein-/Aus-Automatisierung erhalten.
Anwendungsvariablen – wie Tankdruck, Flüssigkeitstemperatur und Turbulenzen – führen dazu, dass bestimmte Sensorprinzipien sofort ungeeignet sind.
Die Langlebigkeit des Systems hängt stark von der Anpassung der physikalischen Eigenschaften des Sensors an die chemischen und biologischen Gegebenheiten der Flüssigkeit ab (z. B. die Vermeidung beweglicher Teile in korrosiven Flüssigkeiten).
Jeder Der Wasserstandssensor wandelt eine physikalische Änderung in ein lesbares elektrisches Signal um. Diese grundlegende Grundlinie gilt für alle industriellen Flüssigkeitsmanagementsysteme. Sie verfolgen den Anstieg oder Abfall der Flüssigkeitshöhe in Ihren Gefäßen. Der interne Mechanismus übersetzt diese physische Bewegung in Daten. Steuerungssysteme nutzen diese Daten dann, um Pumpen und Alarme zu automatisieren.
Die Grenzstandmessung überwacht bestimmte, feste Stellen innerhalb eines Tanks. Ein einfacher Wasserstandsschalter funktioniert nach diesem Schwellenwertprinzip. Er löst ein diskretes Binärsignal aus, wenn das Wasser eine vorgegebene Höhe erreicht. Der Stromkreis öffnet oder schließt sich vollständig. Sie dienen als außergewöhnliche Werkzeuge für Alarme auf hoher Ebene und Fail-Safes auf niedriger Ebene. Sie setzen sie ein, um eine Pumpe zu stoppen, bevor ein Tank überläuft.
Häufige Fehler: Verlassen Sie sich bei kritischen Ausfallsicherungen auf ein einzelnes Gerät auf Punktebene. Redundanz ist entscheidend. Installieren Sie immer einen sekundären Backup-Schalter etwas oberhalb Ihres primären Hochwassermelders.
Kontinuierliche Sensoren messen exakte Flüssigkeitstiefen im gesamten Tankbereich. Sie warten nicht darauf, dass die Flüssigkeit einen bestimmten Schwellenwert erreicht. Stattdessen liefern sie kontinuierlich proportionale Daten an Ihre Steuerungsarchitektur. Sie nutzen typischerweise analoge 4-20-mA-Signale nach Industriestandard oder digitale Protokolle. Diese kontinuierliche Profilierung ermöglicht eine hochpräzise Bestandsverwaltung. Sie können jederzeit die genaue verbleibende Lautstärke sehen.
Sie müssen eine grundlegende Frage stellen, bevor Sie Hardware spezifizieren. Möchten Sie genau wissen, wie viel Wasser noch im Tank ist? Oder möchten Sie einfach wissen, ob das Gefäß zu voll oder zu leer ist? Geräte auf Punktebene liefern einfache binäre Antworten. Kontinuierliche Sensoren sorgen für vollständige Betriebstransparenz. Ihre spezifischen Automatisierungsanforderungen werden diese erste Wahl stark beeinflussen.
Das Verständnis der genauen physikalischen Prinzipien hinter jeder Technologie verhindert katastrophale Fehlanwendungen. Unterschiedliche Umgebungen erfordern völlig unterschiedliche Messansätze. Lassen Sie uns die gängigsten Sensortypen untersuchen, die heute in industriellen Umgebungen eingesetzt werden.
Mechanische Schwimmkörper basieren ausschließlich auf dem Prinzip des Auftriebs. Ein physikalischer Schwimmer liegt direkt auf der Flüssigkeitsoberfläche. Dieser Schwimmer enthält in seinem Gehäuse einen Permanentmagneten. Der Schwimmer steigt entlang der Flüssigkeitsoberfläche. Der interne Magnet richtet sich schließlich auf einen hermetisch abgedichteten Reed-Schalter im Schaft aus. Durch diese Ausrichtung wird der Stromkreis geschlossen und ein Signal gesendet.
Ideal für: Reinwasseranwendungen, die eine zuverlässige, unkomplizierte Automatisierung erfordern.
Einschränkungen: Bewegliche Teile leiden häufig unter mechanischer Blockade. Schmutz, biologisches Wachstum und chemische Ablagerungen schränken letztendlich die Bewegung des Schwimmkörpers ein.
Hydrostatische Geräte sitzen vollständig unter Wasser am Boden Ihres Schiffes. Sie messen exakt den Druck, den die direkt über ihnen ruhende Flüssigkeitssäule ausübt. Der Sensor berechnet die gesamte Flüssigkeitstiefe basierend auf dem spezifischen Gewicht der Flüssigkeit. Sie liefern hochpräzise kontinuierliche Messdaten.
Geeignet für: Tiefbrunnen, außergewöhnlich hohe Lagertanks und belüftete atmosphärische Behälter.
Einschränkungen: Sie erfordern eine regelmäßige Kalibrierung, wenn sich die Flüssigkeitsdichte ändert. Ohne spezielle Differenzdruckkonfigurationen können sie in versiegelten Drucktanks nicht genau arbeiten.
Ultraschallsender senden hochfrequente akustische Wellen von der Oberseite Ihres Tanks aus. Diese Schallwellen breiten sich durch den Luftraum nach unten aus. Sie treffen auf die Flüssigkeitsoberfläche und prallen sofort zurück. Der Sensor berechnet die genaue Zeit, die es dauert, bis dieses Echo zurückkommt. Diese „Flugzeit“-Berechnung bestimmt die Entfernung zur Wasseroberfläche.
Geeignet für: Korrosive Flüssigkeiten und gefährliche Umgebungen. Sie kommen nie mit der Flüssigkeit in Berührung, wodurch Bedenken hinsichtlich der chemischen Kompatibilität und das Risiko von Biofouling entfallen.
Einschränkungen: Oberflächenschaum absorbiert akustische Signale. Schwere chemische Dämpfe verzerren die Schallwellengeschwindigkeit. Interne Tankhindernisse können Fehlechos erzeugen.
Kapazitive Sensoren nutzen die Flüssigkeit selbst als dielektrisches Medium. Sie führen eine leitfähige Sonde direkt in den Tank ein. Die Sonde und die Tankwand wirken als zwei Kondensatorplatten. Mit steigendem Flüssigkeitsspiegel nimmt das dielektrische Material zwischen diesen Platten zu. Diese physikalische Verschiebung verändert die gesamte elektrische Kapazität vorhersehbar.
Geeignet für: Nichtmetallische Lagerbehälter und Umgebungen mit hohen Temperatur- oder Druckschwankungen.
Einschränkungen: Änderungen der inhärenten Dielektrizitätskonstante der Flüssigkeit können Ihre Messwerte stark verfälschen. Sie erfordern eine genaue Erstkalibrierung basierend auf der spezifischen zu messenden Flüssigkeit.
| Technologietyp | Funktionsprinzip | Messstil | Primäre Sicherheitslücke |
Mechanischer Schwimmer |
Auftrieb / Magnetfeld |
Punktebene |
Physikalische Ablagerung und Schmutzbindung |
Hydrostatisch |
Flüssigkeitssäulendruck |
Kontinuierlich |
Schwankungen der Flüssigkeitsdichte |
Ultraschall |
Akustische Flugzeit |
Kontinuierlich |
Oberflächenschaum und starke Dämpfe |
Kapazitiv |
Dielektrische Verschiebung |
Beide verfügbar |
Schwankungen der Dielektrizitätskonstante |
In vielen Einrichtungen werden die Begriffe Flüssigkeitsstand und Flüssigkeitsfluss verwechselt. Wenn Sie diesen Unterschied berücksichtigen, stellen Sie sicher, dass Sie die richtigen Sicherheitsverriegelungen angeben. Die Füllstandsmessung verfolgt die statische Flüssigkeitsansammlung in einem Vorratsbehälter. Die Durchflusserkennung überwacht die dynamische Bewegung von Flüssigkeiten durch Ihre Rohrleitungsinfrastruktur. Sie benötigen beides, um ein funktionierendes automatisiertes System aufrechtzuerhalten.
A Der Wasserdurchflusssensor misst die tatsächliche Geschwindigkeit oder das Gesamtvolumen der Flüssigkeit, die durch ein Rohr fließt. Zur Erfassung dieser Daten nutzen sie verschiedene interne Mechanismen. Manche verlassen sich auf rotierende Schaufelräder. Andere nutzen Turbinenschaufeln oder elektromagnetische Induktion. Sie ermöglichen es Betreibern, den Ressourcenverbrauch in Echtzeit zu verfolgen. Sie überwachen auch den Gesamtzustand des Systems, indem sie abnormale Durchflussraten erkennen.
Ein spezieller Wasserdurchflussschalter fungiert als wichtige Sicherheitsverriegelung. Es stellt sicher, dass nachgeschaltete Geräte nur dann funktionieren, wenn sich Flüssigkeit aktiv durch das Rohr bewegt. Sie installieren sie hauptsächlich zum Schutz großer Industriepumpen. Wenn ein Tank leer wird, stoppt der Durchfluss sofort. Der Schalter erkennt diese Unterbrechung und unterbricht sofort die Stromversorgung der Pumpe. Diese sofortige Reaktion verhindert einen katastrophalen Trockenlauf.
Industrielle Systeme sind selten auf ein einziges Überwachungsgerät angewiesen. Ingenieure kombinieren Füllstands- und Durchflussüberwachung, um vollautomatische Kreisläufe zu erstellen. Ein Wasserstandskontrollschalter regelt das Volumen des Großtanks. Es signalisiert der Hauptförderpumpe, sich einzuschalten, wenn der Füllstand sinkt. Gleichzeitig überwacht der Strömungswächter die Druckleitung. Sie verdrahten diese Komponenten direkt in speicherprogrammierbare Steuerungen (SPS). Dadurch entsteht eine äußerst reaktionsfähige, ausfallsichere Fluidmanagement-Architektur.
Die Auswahl des optimalen Geräts erfordert eine systematische Bewertung Ihrer spezifischen Betriebsbedingungen. Keine einzelne Technologie funktioniert in jeder Umgebung perfekt. Sie müssen vier kritische Säulen analysieren, bevor Sie eine endgültige Spezifikation erstellen.
Flüssigkeitseigenschaften: Die physikalischen Eigenschaften Ihrer Flüssigkeit bestimmen die grundlegende Entscheidung zwischen Kontakt und Nichtkontakt. Hochviskose Flüssigkeiten beschichten leicht physikalische Sonden. Aggressive Chemikalien zerstören Standard-Metallgehäuse. Das Vorhandensein von Schwebstoffen macht mechanische Schwimmer völlig unbrauchbar. Sie müssen diese fließenden Realitäten zunächst abbilden.
Umgebungsvariablen: Die Atmosphäre direkt über Ihrer Flüssigkeit hat großen Einfluss auf berührungslose Geräte. Starke Oberflächenturbulenzen streuen akustische Wellen. Dicke Dampfschichten verzerren Radarsignale. Schnelle Temperaturabfälle führen zur Bildung von Kondenswasser direkt auf den Wandlerflächen. Sie müssen auch komplexe Tankgeometrien bewerten, da interne Leitern oder Rührwerke falsche Echos erzeugen.
Integration und Skalierbarkeit: Ihre ausgewählte Hardware muss nahtlos mit der vorhandenen Infrastruktur kommunizieren. Überprüfen Sie sorgfältig Ihre benötigten elektrischen Leistungen. Einfache Alarmsysteme benötigen möglicherweise nur einen einfachen Relais- oder NPN/PNP-Ausgang. Komplexe SCADA-Netzwerke erfordern proportionale 4-20-mA-Signale. Moderne intelligente Fabriken erfordern häufig fortschrittliche digitale Protokolle wie Modbus oder IO-Link.
Regulierungs- und Compliance-Anforderungen: Industrielle Einsätze unterliegen häufig einer strengen behördlichen Aufsicht. Sie müssen die erforderlichen Sicherheitszertifizierungen frühzeitig in der Entwurfsphase identifizieren.
Trinkwassersysteme erfordern FDA- oder NSF-zertifizierte Materialien.
Explosionsgefährdete Umgebungen erfordern strenge ATEX- oder IECEx-Eigensicherheitsbewertungen.
Tiefbrunnenanwendungen erfordern die Schutzart IP68 für kontinuierliches, langfristiges Untertauchen.
Best Practices: Fordern Sie immer eine vollständige Materialkompatibilitätstabelle vom Hersteller an. Stellen Sie sicher, dass sowohl das Sensorgehäuse als auch die Kabelummantelung einer längeren Einwirkung Ihrer spezifischen Chemikalienmischung standhalten.
Nachdem Sie verstanden haben, wie verschiedene Wasserstandssensoren funktionieren, besteht der nächste Schritt darin, das Sensorprinzip an den tatsächlichen Behälter, die Flüssigkeitsart, den Installationsraum und die Steuerungsanforderungen anzupassen. XKC bietet sowohl berührungslose als auch kontaktbehaftete Flüssigkeitsstanderkennungsoptionen für verschiedene Anwendungsumgebungen und hilft Ingenieuren beim Aufbau sichererer und zuverlässigerer Flüssigkeitserkennungssysteme.

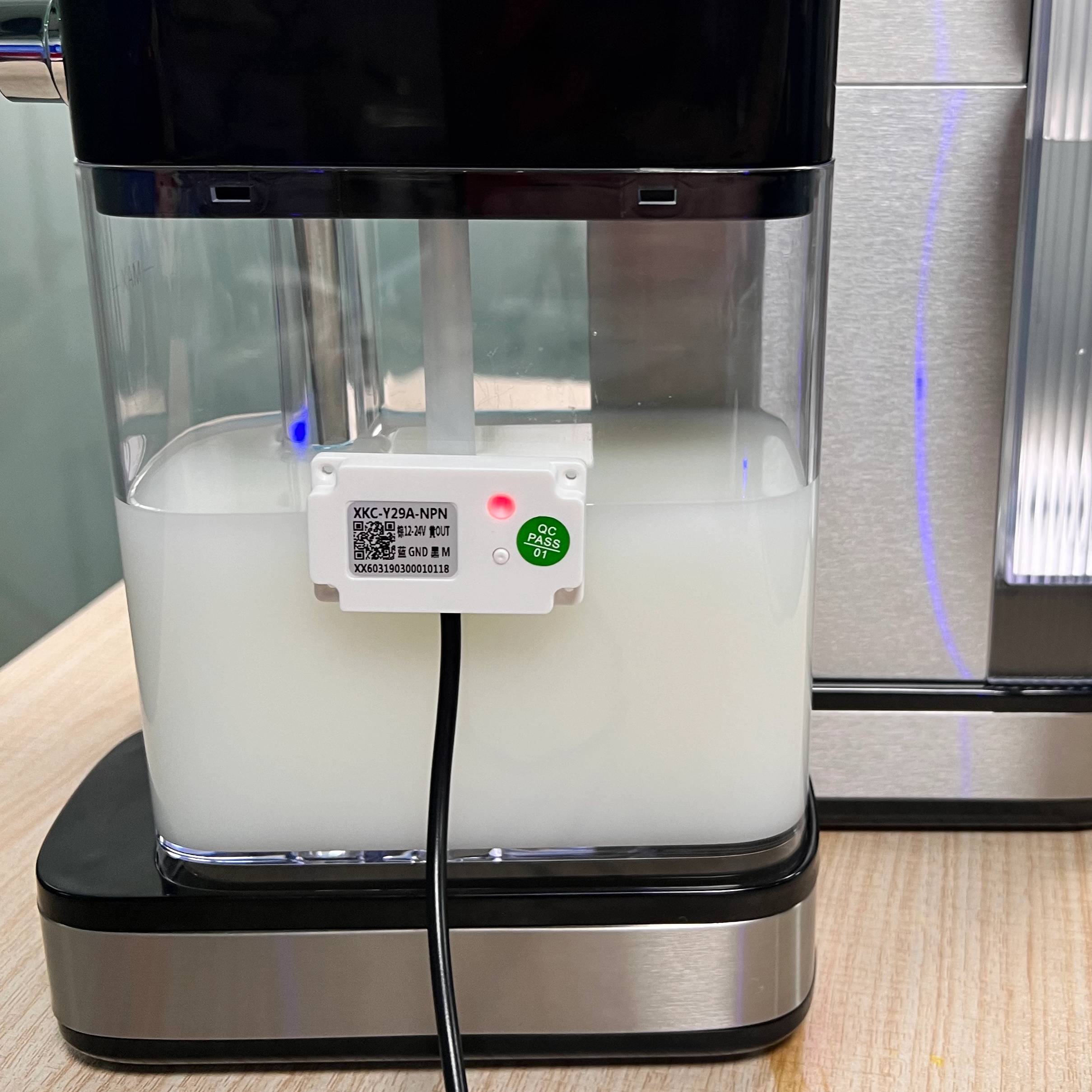

Für viele Kunststoff-, Glas- oder andere nichtmetallische Behälter, XKC Berührungslose Flüssigkeitsstandsensoren bieten eine praktische Lösung zur Erkennung durch die Wand. Diese Sensoren werden außerhalb des Behälters installiert und ermöglichen die Erkennung des Flüssigkeitsstands ohne direkten Kontakt mit der Flüssigkeit. Dieses Design trägt dazu bei, das Kontaminationsrisiko zu verringern, Korrosion durch langfristiges Eintauchen zu vermeiden und Wartungsprobleme im Zusammenhang mit beweglichen Teilen oder Sondenverschmutzung zu minimieren.
Die Produktpalette von XKC umfasst kompakte Flüssigkeitsstandsensoren, an Rohrleitungen und Rohren montierte Sensoren, wandmontierte Flüssigkeitssensoren, Wasserlecksensoren, tragbare Flüssigkeitsstanddetektoren und Flüssigkeitsstandregler. Abhängig von den Projektanforderungen können diese Geräte für Alarme bei hohem/niedrigem Füllstand, Überlaufschutz, Pumpensteuerung, Trockenlaufschutz, Leckageerkennung und Mehrpunkt-Füllstandüberwachung eingesetzt werden.
Für OEM-Gerätehersteller und Systemintegratoren kann XKC auch Unterstützung der anwendungsbasierten Auswahl und Anpassung . Parameter wie die Wandstärke des Behälters, die Flüssigkeitseigenschaften, die Installationsposition, das Ausgangssignal, die Steuerungspaarung und die Montagestruktur können sich alle auf die Sensorleistung auswirken. Die Zusammenarbeit mit einem Sensorhersteller während der Entwurfsphase trägt dazu bei, Versuche und Irrtümer zu reduzieren und die langfristige Systemzuverlässigkeit zu verbessern.
Die theoretische Leistung in einem Datenblatt entspricht selten den harten Realitäten der Feldinstallation. Ingenieure müssen während des Montageprozesses mit bestimmten physikalischen Einschränkungen rechnen. Werden diese Einschränkungen nicht berücksichtigt, führt dies zu unberechenbarem Automatisierungsverhalten.
Berührungslose Ultraschallgeräte weisen eine inhärente „Totzone“ auf. Wir nennen dies oft den Austastabstand. Der Sensor kann keine Flüssigkeit messen, die in diesen unmittelbaren Bereich direkt unter der Wandlerfläche eindringt. Wenn Sie das Gerät zu niedrig montieren, kann aufsteigendes Wasser diese Totzone durchbrechen und das System erblinden lassen. Sie müssen den Sender hoch genug installieren, um maximale Füllstände zu ermöglichen.
Durchflussüberwachungsgeräte stellen unterschiedliche Installationsherausforderungen dar. Sie erfordern eine bestimmte Länge gerader, freier Rohrleitungen unmittelbar vor und nach der Anlage. Dieser gerade Verlauf sorgt für ein perfekt laminares Strömungsprofil. Wenn diese Geräte zu nah an Rohrbögen oder Ventilen installiert werden, entstehen starke Turbulenzen. Diese Turbulenzen beeinträchtigen die Messgenauigkeit erheblich.
Umgebungsschwankungen führen häufig zu Kalibrierungsabweichungen bei kontaktbasierten Geräten. Hydrostatische Sender basieren auf einer konstanten Flüssigkeitsdichte. Wenn Ihre Prozessflüssigkeit starken Temperaturänderungen unterliegt, verschiebt sich ihr spezifisches Gewicht. Diese physikalische Verschiebung verzerrt den Druckmesswert künstlich. Bediener sehen einen sich ändernden Füllstandswert, selbst wenn das tatsächliche Volumen völlig statisch bleibt.
Kapazitive Sonden weisen ähnliche Schwachstellen auf. Änderungen der Flüssigkeitstemperatur verändern die dielektrischen Eigenschaften der Flüssigkeit. Sie erfordern eine routinemäßige Neukalibrierung, wenn sich die Flüssigkeitszusammensetzung zwischen den Chargen ändert. Sie müssen diese potenziellen Abweichungen dokumentieren und vorbeugende Wartungsprüfungen entsprechend planen. Durch die proaktive Überwachung wird verhindert, dass Fehlalarme Ihre Produktionslinien lahmlegen.
Das Verständnis des zugrunde liegenden physikalischen Funktionsprinzips bleibt die einzige zuverlässige Möglichkeit, das Sensorverhalten vorherzusagen. Um kritische Infrastrukturen zu schützen, können Sie sich nicht auf allgemeine Produktbeschreibungen verlassen. Durch die Bewertung der genauen Mechanik können Sie Umweltanfälligkeiten vor der Installation vorhersehen.
Ihr nächster Schritt besteht darin, Ihre spezifische Betriebsumgebung abzubilden. Dokumentieren Sie Ihre Tankabmessungen, erwarteten Temperaturbereiche und genauen Flüssigkeitseigenschaften. Definieren Sie Ihre genauen Anforderungen an die Steuerlogik. Bestimmen Sie, ob Sie eine kontinuierliche Volumenprofilierung oder einfache Schwellenalarme benötigen. Sie sollten diese Daten sammeln, bevor Sie jemals ein Herstellerdatenblatt überprüfen.
Überlassen Sie kritische Sicherheitsverriegelungen nicht dem Zufall. Wenn Sie mit komplexen Umgebungsvariablen wie starker Bewegung oder ätzenden Chemikalien konfrontiert sind, suchen Sie professionellen Rat. Wenden Sie sich an einen spezialisierten Spezialisten für Flüssigkeitskontrolle, um eine gründliche technische Bewertung für Ihre spezifische Anwendung anzufordern.
A: Ein Schalter zur Erfassung des Wasserstands liefert einen einfachen Binärausgang für den Grenzstand. Es schaltet sich einfach ein oder aus, wenn das Wasser eine bestimmte Höhe erreicht. Kontinuierliche Sensoren ermöglichen eine proportionale Echtzeitmessung über die gesamte Tiefe des Tanks.
A: Falsche Ultraschallmesswerte sind in der Regel auf akustische Störungen zurückzuführen. Schwerer Oberflächenschaum absorbiert die Schallwellen. Kondensation, die sich auf der Wandleroberfläche bildet, blockiert das Signal. Auch interne Tankhindernisse wie Rohre oder Leitern können das Signal vorzeitig zurückwerfen.
A: Einige Hochleistungsschalter verfügen über ausreichend hohe Nennströme, um kleine Pumpen direkt anzutreiben. Die übliche industrielle Praxis rät davon jedoch dringend ab. Sie sollten den Schalter an ein spezielles Relais oder Schütz anschließen, um die elektrische Last sicher zu handhaben.
A: Nein. Billige PCB-Sensoren mit freiliegenden Leiterbahnen korrodieren aufgrund der Elektrolyse beim Eintauchen schnell. Ihnen fehlt völlig die erforderliche elektrische Isolierung, die robusten IP-Schutzarten und die strukturelle Zuverlässigkeit, die für sichere kommerzielle Flüssigkeitsmanagementanwendungen erforderlich sind.
